Installer un luminaire à deux fils sans terre peut sembler un défi pour les néophytes en électricité. Pourtant, avec une compréhension appropriée des principes de base, il est possible d’effectuer cette installation en toute sécurité. Ce tutoriel présente les caractéristiques techniques des luminaires adaptés, les méthodes pour identifier les fils électriques, ainsi que les étapes pratiques à suivre pour garantir un câblage correct et sécurisé. En abordant les normes en vigueur et en proposant des astuces pratiques, cet article vise à instaurer confiance et sécurité dans les projets d’éclairage des particuliers.

Pourquoi le branchement luminaire 2 fils sans terre est-il autorisé et sûr ?

Les luminaires pouvant fonctionner sans un conducteur de terre appartiennent principalement à la classe II. Cette classe d’isolation repose sur la mise en place d’un double isolement, garantissant la protection de l’utilisateur en cas de défaillance. Par exemple, un luminaire entièrement conçu en plastique, verre ou céramique n’inclut pas de parties métalliques accessibles, rendant superflu l’emploi d’un fil de terre. Cette classification est souvent signalée par un symbole visuel sous forme de double carré, un élément que les utilisateurs doivent prendre en considération lors de l’achat.

A lire aussi : Guide étape par étape sur comment lisser un joint silicone sans effort

Des situations variées illustrent ce cas. Une analyse d’installations anciennes, notamment des maisons des années 1970, révèle que bon nombre d’entre elles se limitent à l’emploi de deux fils : phase et neutre. En optant pour des luminaires de classe II, les branchements demeure fonctionnels sans nécessiter de modifications coûteuses. Un éclairage approprié et conforme à la norme offre non seulement une solution efficace, mais aussi un cadre sécurisant.

Le rôle du conducteur de terre consiste à diriger les courants de fuite vers le sol pour limiter les risques d’électrocution. Dans le cas où il n’existe pas de parties métalliques accessibles, cette fonction s’avère non nécessaire. Pour renforcer la sécurité, il est conseillé d’installer un disjoncteur différentiel de 30 mA, qui s’avère indispensable pour détecter toute fuite, même en l’absence de terre. Cependant, certains points méritent vigilance : le branchement de luminaires avec parties métalliques accessible sans fil de terre constitue un risque significatif et doit être évité, notamment dans des lieux humides tels que les salles de bain où la terre devient obligatoire.

A lire également : Astuces pratiques pour apprendre comment poser du placo sur un mur sans rail

Repérer et identifier les fils électriques : couleurs et fonctions précises

Pour une installation électrique réussie, il est primordial de reconnaître les fils selon leur fonction. En France, le code couleur électrique conforme à la norme NF C 15-100 définit principalement trois types de fils avec leurs couleurs spécifiques :

Couleur du fil	Fonction électrique	Description
Rouge, marron ou noir	Phase	Apporte le courant électrique sous tension jusqu’au luminaire
Bleu	Neutre	Retourne le courant vers le tableau électrique
Vert et jaune	Terre	Fil de protection contre défauts d’isolement

Dans un branchement à deux fils sans terre, seuls les fils de phase et neutre sont présents. Cela signifie qu’en l’absence de fil vert et jaune, il n’y a pas de protection de la terre dans le circuit d’éclairage. Les installations antérieures à 1970 peuvent présenter des colorations inattendues, rendant une identification précise plus complexe. Ainsi, l’utilisation d’un multimètre ou d’un testeur de tension devient la méthode la plus fiable pour établir les fonctions des fils avant d’entamer des travaux.

Des expériences avec Mantis.fr indiquent qu’une vérification systématique des fils permet d’éviter des erreurs compromettant la sécurité. Une inversion entre phase et neutre peut causer des dysfonctionnements d’éclairage, ce qui souligne l’importance d’une identification rigoureuse de chaque conducteur.

Les étapes essentielles pour un branchement luminaire 2 fils sans terre réussi

Pour que le branchement d’un luminaire à deux fils sans terre soit un succès, il est impératif de suivre une méthode claire et des étapes précises. Voici la procédure recommandée :

1. Coupure de l’alimentation : Avant toute manipulation, assurez-vous de couper le disjoncteur du circuit concerné. Il est recommandé de couper également le disjoncteur général pour une sécurité maximale.
2. Vérification de l’absence de tension : Utilisez un multimètre pour vérifier que les fils ne sont pas sous tension avant de procéder à toute intervention.
3. Préparation des fils : Dénudez environ 10 à 12 mm de chaque fil (phase et neutre). Si des signes d’oxydation apparaissent, il convient de couper la section abîmée.
4. Identification des fils du luminaire : En règle générale, les fabricants respectent les normes en désignant le fil marron ou noir pour la phase et le fil bleu pour le neutre.

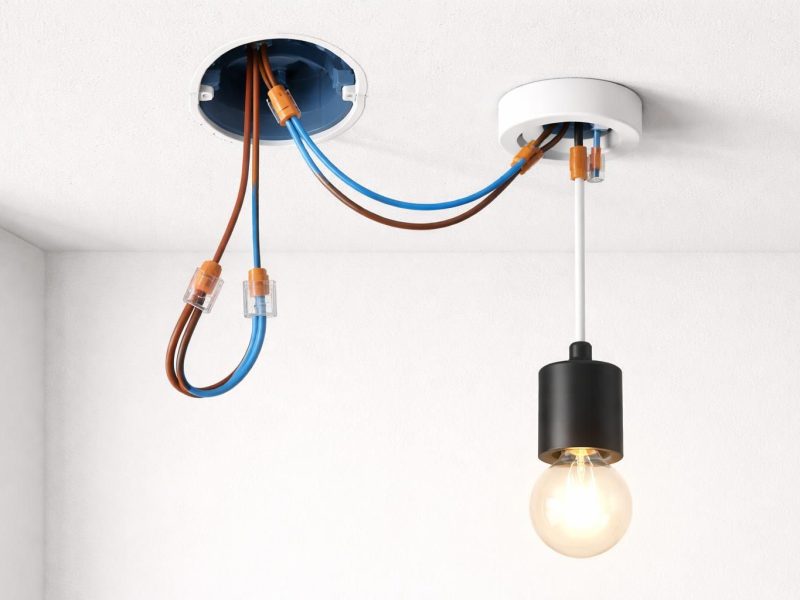

5. Réalisation des connexions : Il est conseillé d’utiliser des bornes de connexion WAGO, qui présentent une fiabilité supérieure par rapport aux dominos classiques. Insérez phase avec phase et neutre avec neutre. Testez la solidité des connexions en tirant légèrement sur les fils.
6. Fixation du luminaire : Une fois les connexions réalisées, installez solidement l’appareil sur son support. Laissez de la place pour un éventuel accès aux bornes.
7. Vérifications finales : Contrôlez la qualité des connexions. Assurez-vous qu’aucun conducteur dénudé ne dépasse avant de rétablir l’alimentation.
8. Test de fonctionnement : Actionnez l’interrupteur pour vérifier que le luminaire fonctionne correctement, sans scintillement ni bruit anormal.

Les situations et normes à connaître concernant l’absence de fil de terre

La norme NF C 15-100 précise que toute nouvelle installation électrique doit intégrer un conducteur de protection, lequel demeure crucial pour la sécurité. Cependant, il existe des circonstances où un branchement de luminaire à deux fils sans terre est acceptable, à condition de respecter certaines conditions :

• Le luminaire est de classe II, soit doublement isolé, constitué uniquement de matériaux non conducteurs tels que le plastique, le verre, ou la céramique.
• Le système électrique ne dispose pas de conducteur de terre au point d’éclairage, ce qui est courant dans les habitations anciennes.
• L’installation se fait dans une zone sèche, comme un salon, une chambre ou un couloir, où le risque associé à l’absence de terre est limité.

À l’inverse, dans les pièces humides, la présence d’un fil de terre est obligatoire, indépendamment de la classification du luminaire. Parfois, cela inclut des installations dans des salles de bain, où la conformité aux zones électriques (zone 0, 1, 2) s’applique selon la norme.

Un tableau récapitulatif ci-dessous illustre les types de luminaires et leur compatibilité avec un branchement à deux fils :

Type de luminaire	Compatibilité avec 2 fils	Points à vérifier
Suspension décorative	Excellente	Vérifier le poids supporté par le plafond
Plafonnier LED	Très bonne	Contrôler la compatibilité avec variateur d’intensité
Applique murale	Bonne	Respecter la hauteur d’installation et fixation dédiée
Lustre traditionnel	Moyenne	Renforcer la fixation, poids important à considérer
Spot encastré	Limitée	Nécessite souvent un transformateur et ventilation adaptée

Conseils pratiques et précautions pour une installation durable et sécurisée

L’adoption de quelques précautions simples peut grandement améliorer la sécurité et la durabilité de votre installation. Voici quelques recommandations à suivre pour un branchement d’éclairage réussi :

• Connecteurs WAGO : Privilégiez leur utilisation pour éviter les faux contacts et faciliter le montage.
• Vérification de l’état des fils : N’ignorez pas la nécessité de couper les sections oxydées ou abîmées avant de procéder au raccordement.
• Protection différentielle : Assurez-vous d’avoir un disjoncteur de 30 mA pour des circuits sans terre, condensation indispensable pour garantir la sécurité.
• Boîtiers adaptés : Rangez soigneusement les connexions dans un boîtier pour prévenir toute contrainte des fils.
• Notation : Conservez la notice du luminaire ainsi qu’un schéma de votre installation pour toute modification future.

De l’expérience d’installations précédentes, une mise en œuvre rigoureuse des méthodes décrites réduit significativement les risques d’incidents ou de pannes. Gardez à l’esprit que la sécurité doit toujours primer. En cas de doute, solliciter l’aide d’un électricien professionnel demeure la meilleure option.

Comprendre les notions de base de l’électricité domestique

Afin d’initier le processus d’installation d’un luminaire à deux fils, il est impératif de maîtriser certaines notions fondamentales relatives à l’électricité domestique. Toute personne souhaitant effectuer un branchement doit être familiarisée avec les types de fils utilisés. Généralement, on identifie trois conducteurs : phase, neutre, et parfois terre. Dans ce contexte, seuls la phase et le neutre sont concernés, le terre n’entrant pas dans l’installation.

Les types de conducteurs électriques

Les deux types de conducteurs majeurs que l’on rencontre sont la phase et le neutre :

• Phase : Ce fil transporte le courant depuis la source d’alimentation jusqu’à l’appareil. La couleur observée est souvent marron ou noire.
• Neutre : Il ramène le courant vers la source d’alimentation, complétant ainsi le circuit. En règle générale, ce fil est bleu.

La terre joue un rôle de sécurité dans plusieurs installations, mais ne sera pas nécessaire dans ce cadre particulier. Chaque luminaire doit être vérifié afin d’assurer qu’il est isolé, sans risque associé d’électrocution ou de décharge statique.

Préparer les outils et matériaux nécessaires

Une préparation rigoureuse constitue un élément déterminant pour mener à bien une installation électrique. Avant de plonger dans la mise en œuvre pratique du montage de votre luminaire, rassemblez tous les outils et matériaux indispensables :

Outils indispensables

• Tournevis d’électricien (plat et cruciforme)
• Pince coupante
• Dénudeur de câbles
• Multimètre pour contrôler l’absence de courant
• Bornes de connexion
• Chevilles et vis de fixation

Matériaux requis

En parallèle, les matériaux nécessaires comprendront :

• Câble électrique compatible avec votre installation
• Sucre ou domino pour les connexions
• Gaine isolante si nécessaire
• Le luminaire à installer

La collecte anticipée de ces éléments favorise une installation fluide, en minimisant la probabilité d’éventuels problèmes pendant le processus.

Étape par étape : le montage électrique

Il est maintenant temps de passer à la mise en pratique. Voici les étapes détaillées pour réaliser correctement votre branchement d’un luminaire à deux fils sans terre :

1. Coupure de l’alimentation : Assurez-vous d’interrompre l’alimentation électrique au niveau du tableau. Un multimètre peut garantir l’absence d’électricité dans les fils que vous manipulerez.
2. Démontage de l’ancien luminaire : Si le luminaire à remplacé existait, procédez à son démontage. Dévissez soigneusement l’appareil en notant la connexion de chaque fil pour faciliter le nouvel assemblage.
3. Dénudage des câbles : Avec l’ancien luminaire enlevé, utilisez un dénudeur pour retirer environ un centimètre d’isolation des extrémités des fils de phase et de neutre.
4. Raccordement des fils au nouveau luminaire : À l’aide des bornes de connexion, reliez le fil de phase (marron ou noir) à son emplacement sur le luminaire et faites de même pour le fil neutre (bleu). Vérifiez la solidité.
5. Fixation du luminaire : Ensuite, installez le dispositif au plafond ou au mur en utilisant les chevilles et vis adéquates.
6. Vérifications et tests finaux : Une fois l’appareil fixé, rétablissez l’électricité et testez l’interrupteur pour valider que la lumière fonctionne.

Problèmes courants et solutions

Il arrive parfois que, malgré précautions et diligence, un luminaire ne fonctionne pas comme prévu. Voici quelques problèmes fréquemment rencontrés et des solutions pour y remédier :

• Lumière ne s’allume pas : Vérifiez que les connexions sont correctement établies et assurez-vous que le fusible ou le disjoncteur correspondant est activé.
• Intensité lumineuse faible : Contrôlez la puissance consumée par l’ampoule et assurez-vous qu’elle répond à la tension électrique nécessaire.
• Surchauffe : Des connexions lâches peuvent générer une surchauffe. Examinez vos raccordements et renforcez-les si nécessaire.

Participer à des forums de bricolage, tels que Travaux Électriques, peut fournir des conseils précieux basés sur des retours d’expérience.
